EZ 渣浆泵

  • 材质:高铬耐磨合金
  • 寿命:普通产品1.5-2.5倍
  • 能耗:高效,低能耗
  • 交货:7个工作日-30个工作日不等
  • 可替代产品系列:洗煤、选矿、冶金等行业用泵
  • 在线快捷咨询
  • 电话咨询:0311-86480968
  • 产品描述及应用:

    EZ系列渣浆泵主要适用于洗煤(选煤)、火电厂、选矿、冶金、建材、化工等行业,用来输送含有固体颗粒的磨蚀性浆体,如:

    选煤厂输送煤泥和重介选煤、

    选矿厂处理精矿和尾矿、

    电厂除灰渣、海岸河道采矿作业输送矿浆等。

    其所能处理浆体的最大重量浓度为:灰浆45%,矿浆60%;根据用户需要可串联进行运行。


    EZ系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式和立式。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。

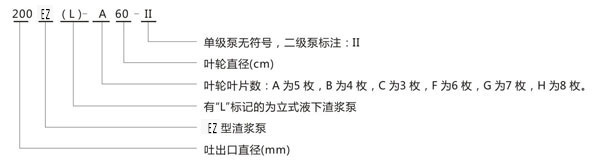

    EZ系列渣浆泵型号说明:

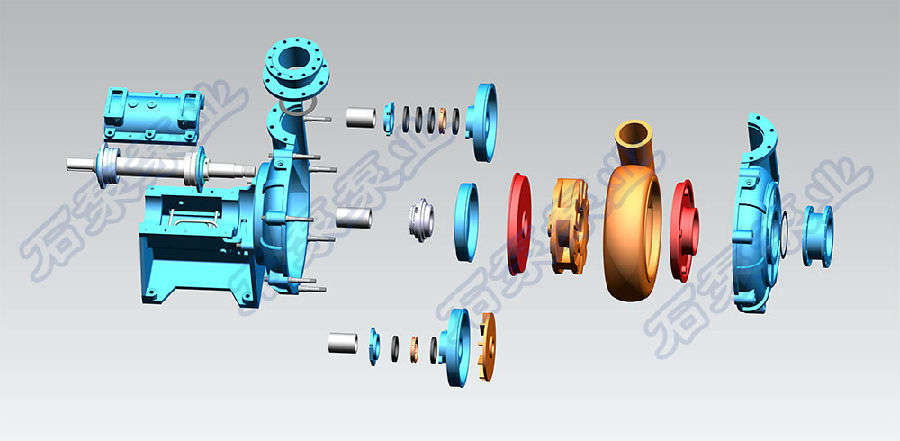

    3D结构图:



    EZ系列渣浆泵结构特点:



    该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。


    泵体采用双泵壳结构,方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁,内泵壳采用高铬抗磨白口铸铁或铸钢。


    密封形式:EZ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。


    (1)副叶轮动力密封:副叶轮密封利用叶轮与串联的副叶轮产生的压力密封,填料或唇口密封作为停车密封。在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的第一级泵,可以采用这种密封形式。它可以在没有轴封水的情况下运行,不稀释矿浆、密封效果好等特点。但将增加功率消耗(一般需增加轴功率的5%左右)。填料密封是常见的一种轴封形式,适用于各种工况条件,可匹配聚四氟乙烯填料、石墨填料等特殊材质,可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。


    (2)机械密封:密封效果好。集装式结构使安装与更换更方便,不同的结构形式适应不同的工况条件。磨擦副材料采用高硬度陶瓷及合金材料,机械密封和密封箱设计与配合符合介质流动状态,因而具有较高的抗磨性和抗震性,在各种恶劣的工况下均能保证客户满意。





    性能参数表:

    型号

    轴功率P(Kw)

    清水性能

    允许最大通过颗粒直径D(mm)

    重量Wt.(kg)

    流量Q(m3/h)

    扬程H(m)

    转速n(r/min)

    最高效率η%

    汽蚀余量NPSH(m)

    300EZ-A100

    450

    464-1826

    15.3-65.2

    300-590

    81.1

    3

    88

    5265

    300EZ-A95

    400

    441-1735

    13.8-58.8

    300-590

    78.1

    3

    88

    5220

    300EZ-A90

    560

    505-1844

    21.2-79.9

    400-730

    82.8

    3.9

    85

    5005

    300EZ-A85

    450

    477-1742

    18.9-71.3

    400-730

    79.8

    3.8

    85

    4965

    300EZ-A70

    630

    635-2333

    16.0-76.8

    490-980

    80.4

    3.9

    92

    3560

    300EZ-A65

    500

    589-2166

    13.8-66.2

    490-980

    77.4

    3.7

    92

    3531

    300EZ-A56

    250

    395-1568

    9.7-46.0

    490-980

    80.9

    3.5

    96

    3030

    250EZ-A103

    560

    402-1573

    29.7-110.5

    400-730

    74.5

    2.8

    69

    5085

    250EZ-A96

    560

    403-1466

    25.4-93.7

    400-730

    77.8

    3.5

    69

    5035

    250EZ-A90

    450

    378-1374

    22.3-82.4

    400-730

    73.8

    3.4

    69

    4980

    250EZ-A85

    800

    376-1504

    30.1-128.7

    490-980

    76.5

    3.5

    76

    4530

    250EZ-A83

    800

    367-1469

    28.7-122.7

    490-980

    75.5

    3.5

    76

    4514

    250EZ-A80

    710

    354-1416

    26.7-114.0

    490-980

    73.5

    3.4

    76

    4490

    250EZ-A78

    630

    415-1796

    21.1-102.5

    490-980

    71.5

    3.2

    76

    4474

    250EZ-A75

    560

    300-1480

    20.8-97.5

    490-980

    77.5

    3

    72

    3480

    250EZ-A73

    500

    292-1441

    19.7-92.4

    490-980

    76.5

    3

    72

    3466

    250EZ-A70

    450

    280-1381

    18.1-84.9

    490-980

    74.5

    2.9

    72

    3446

    250EZ-A68

    450

    272-1342

    17.1-80.1

    490-980

    73.5

    2.7

    72

    3432

    250EZ-A65

    315

    299-1249

    15.4-71.0

    490-980

    76.5

    3

    72

    3020

    250EZ-A63

    315

    290-1211

    14.4-66.7

    490-980

    75.9

    3

    72

    3008

    250EZ-A60

    280

    276-1153

    13.1-60.5

    490-980

    73.9

    2.8

    72

    2991

    200EZ-A85

    560

    221-907

    32.0-133.7

    490-980

    70.5

    2.8

    54

    4110

    200EZ-A75

    355

    225-900

    22.8-102.9

    490-980

    74.4

    3

    56

    3070

    200EZ-A73

    355

    219-876

    21.6-97.5

    490-980

    73.1

    3

    56

    3056

    200EZ-A70

    315

    205-976

    19.4-86.4

    490-980

    75.6

    2.8

    56

    2465

    200EZ-A68

    315

    199-948

    18.3-81.5

    490-980

    74.6

    2.8

    56

    2453

    200EZ-A65

    250

    235-950

    16.4-72

    490-980

    79.6

    2.5

    62

    2323

    200EZ-A63

    250

    228-921

    15.4-67.6

    490-980

    78.6

    2.5

    62

    2311

    200EZ-A60

    185

    218-870

    13.9-62

    490-980

    83.5

    2.5

    62

    2223

    200EZ-A58

    185

    211-841

    13-57.9

    490-980

    82.5

    2.5

    62

    2214

    150EZ-A70

    185

    93-401

    20-91.2

    490-980

    62.3

    2

    37

    2245

    150EZ-A65

    200

    150-600

    17.4-75.7

    490-980

    70.8

    2.5

    48

    2223

    150EZ-A63

    185

    146-582

    16.3-71.1

    490-980

    69.8

    2.5

    48

    2211

    150EZ-A60

    160

    135-550

    14.7-63.5

    490-980

    75.9

    2.5

    48

    2203

    150EZ-A58

    132

    131-532

    13.7-59.3

    490-980

    74.9

    2.5

    48

    2033

    150EZ-A55

    110

    124-504

    12.3-53.4

    490-980

    72.9

    2.3

    48

    2019

    150EZ-C58

    160

    134-596

    12.8-61

    490-980

    69.1

    2

    75

    2063

    150EZ-A57

    110

    95-427

    13.2-56.3

    490-980

    67.8

    1.8

    32

    2023

    150EZ-A50

    75

    115-460

    9.5-43.1

    490-980

    76.8

    2.5

    48

    1735

    150EZ-A48

    75

    111-442

    8.7-39.7

    490-980

    75.8

    2.5

    48

    1728

    150EZ-A42

    132

    142-550

    12.1-62.8

    700-1480

    77.1

    2.2

    69

    1605

    100EZ-A50

    160

    85-360

    20.5-100.2

    700-1480

    69.6

    2.5

    34

    1475

    100EZ-A46

    132

    79-331

    17.3-84.8

    700-1480

    67.6

    2.3

    34

    1461

    100EZ-A42

    90

    66-275

    14.7-70.8

    700-1480

    71

    2.5

    35

    1075

    100EZ-A39

    75

    61-255

    12.6-61

    700-1480

    69

    2.4

    35

    1064

    100EZ-A42

    90

    83-365

    12.7-66.8

    700-1480

    71.6

    2.5

    40

    1085

    100EZ-A36

    55

    61-245

    9.7-49.5

    700-1480

    71.6

    2

    32

    1010

    100EZ-A33

    45

    56-225

    8.2-41.6

    700-1480

    69.6

    1.8

    32

    1003

    80EZ-A52

    160

    51-242

    22.1-109.8

    700-1480

    56.3

    2.1

    21

    1465

    80EZ-A42

    75

    61-204

    14.4-70.4

    700-1480

    66.7

    2.5

    24

    1053

    80EZ-A39

    55

    57-189

    12.4-60.7

    700-1480

    64.7

    2.4

    24

    1042

    80EZ-A36

    45

    46-190

    9.6-51.4

    700-1480

    67.7

    2.5

    24

    980

    80EZ-A33

    37

    43-174

    8-43.2

    700-1480

    65.7

    2.3

    24

    973

    65EZ-A30

    15

    23-79

    7.4-34.8

    700-1480

    63.5

    2

    19

    504

    65EZ-A27

    11

    20-71

    6-28.2

    700-1480

    61.5

    1.8

    19

    500

    50EZ-A50

    90

    27-111

    22.3-110.7

    700-1480

    45.1

    3

    13

    1378

    50EZ-A46

    55

    23-94

    17.9-85.8

    700-1480

    44.7

    1.4

    14

    1082

    50EZ-A33

    18.5

    12-54

    7.7-42.5

    700-1480

    42.1

    2.9

    13

    537

    40EZ-A17

    7.5

    4-23

    9-44.6

    700-1480

    52.4

    2.5

    11

    121

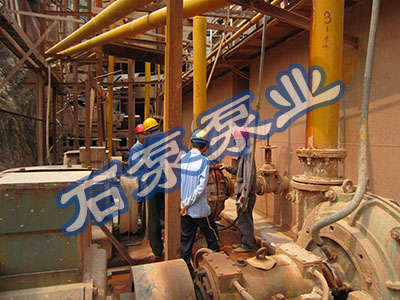

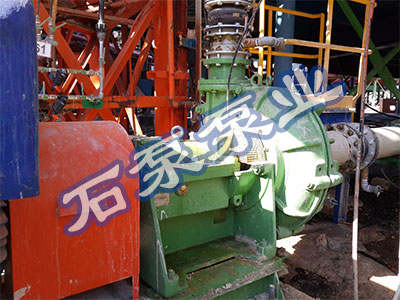

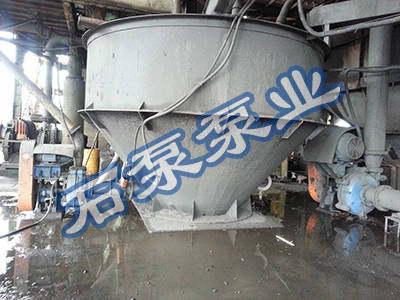

    案例现场:

     山西洗煤厂客户现场

    国外洗煤厂现场

    青海钾肥厂客户现场

    紫金某金铜矿项目一期 150ZJ渣浆泵



    EZ渣浆泵在国内洗煤厂,火电厂中有着广泛的应用。我公司在山西(大同、平朔、临汾)、陕西、内蒙等地有大量洗煤厂客户。同时与国内贸易公司合作,产品远销海外。
